특징

1. 탄성소재 인서트로 충격 및 진동 흡수

2. 광범위한 토르크 범위 : 0.4 ~ 19,200Nm

3. 가장 범용적인 타임으로 가격 저럼

4. 다양한 소재 선택으로 광범위한 적용성

5. Fail Safe : 엘레먼트 파손시도 지속 가동

6. 스페이서 타입 : RRS



 용도

펌프, 감속기, 콤프레서, 공조기, 컨베아, 팬, 블로와, 스크린, 믹서, 분쇄기, 교반기 등



 종류 및 특성

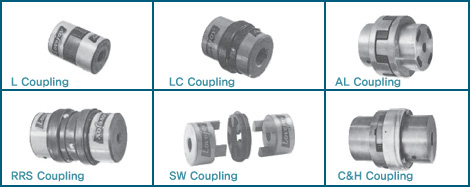

시리즈 명

표준 허브

소재

특수 허브

소재

 BORE 범위 트로크 범위 특성
L,SW 035~150 Sintered Iron Bronze, Steel, Stainless Steel

3~73mm 0.125~2.88"

 0.4~700

가장 일반적인 범용 타입.

SW시리즈 : 인서트 교환 용이한 스냅 랩스파이더로 1750 rpm 이하 적용

190~276

Cast Iron

 3.5~6200
C

226~295

Cast Iron

 Bronze Steel

22~102mm 0.875~4.0"

 337~4270 중부하용
2988~37800
H 3067~4567 Ductile Iron N/A

54~178mm 2.125~7.0"

 3373~19207 고부하용
33396~170000
LC L시리즈와 동일

L시리즈와

동일

6~60mm 0.25~2.375"

 21.9~264 L시리즈와 동일하나 콜라와 스냅 랩 스파이더로 인서트 교환용이, 1750 rpm 이상도 적용가능
194~2340
AL 075~150 Aluminum N/A

6~48mm 0.25~1.875"

 16.2~264 경량 및 내부식성 알미늄 소재. 낮은 Overhung load, 저관성
144~2340
RRS L시리즈와 동일

L시리즈와

동일

6~66mm 0.25~2.62"

 337~2135

L시리즈와 기본사양 동일한 스페이서.

스페이서Drop-Out 디자인.

미국 및 유럽 펌프시장 최적타입으로 표준공급.

신속한 샤프트 연결 및 분리
2988~18900
RRC C시리즈와 동일 도금처리가능

22~105mm 0.875~4.125"

 337~2135
2988~18900
