Size Bore
(mm)
Bore
(inches)
Large O.D
(mm)
L
(mm)
Set Screws
(BSW)
Screw Tightening
Torque(NM)
Haxagon Wrench

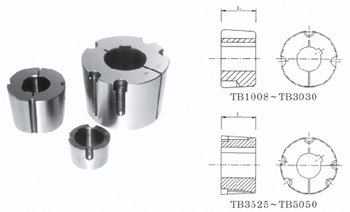

TB1008 9~25 3/8~1 35.0 22.3 1/4X1/2-20 5.6 M3
TB1108 9~28 3/8~1 1/8 38.0 22.3 1/4X1/2-20 5.6 M3
TB1210 11~32 1/2~1 1/4 47.5 25.4 3/8X5/8-16 20 M5
TB1215 11~32 1/2~1 1/4 47.5 38.1 3/8X5/8-16 20 M5
TB1310 12~35 1/2~1 3/8 50.8 25.4 3/8X5/8-16 20 M5
TB1610 12~42 1/2~1 5/8 57.0 25.4 3/8X5/8-16 20 M5
TB1615 12~42 1/2~1 5/8 57.0 38.1 3/8X5/8-16 20 M5
TB2012 14~50 1/2~2 70.0 31.8 7/16X7/8-14 30 M5
TB2017 14~50 1/2~2 70.0 44.5 7/16X7/8-14 30 M5
TB2517 16~65 1/2~2 1/2 85.5 44.5 1/2X1-12 50 M6
TB2525 16~60 1/2~2 1/2 85.5 63.5 1/2X1-12 50 M6
TB3020 25~75 7/8~3 108.0 50.8 5/8X1 1/7-11 90 M8
TB3030 25~75 7/8~3 108.0 76.2 5/8X1 1/7-11 90 M8
TB3525 28~100 1 1/8~4 127.0 65.0 1/2X1 1/2-12 115 M10
TB3535 28~90 1 1/8~3 1/2 127.0 88.9 1/2X1 1/2-12 115 M10
TB4030 40~110 1 1/2~4 3/8 146.0 76.2 5/8X1 3/4-11 170 M14
TB4040 40~100 1 1/2~4 146.0 101.6 5/8X1 3/4-11 170 M14
TB4535 50~120 2~4 1/2 162.0 88.9 3/4X2-10 190 M14
TB4545 50~110 2~4 1/2 162.0 114.3 3/4X2-10 190 M14
TB5040 55~125 2 1/2~5 178.0 101.6 7/8X2 1/4-9 270 M17
TB5050 55~125 2 1/2~5 178.0 127.0 7/8X2 1/4-9 270 M17

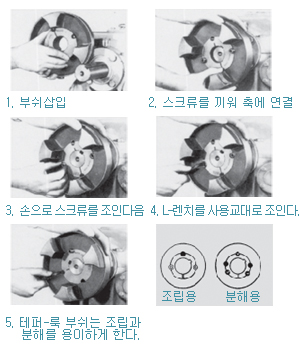

  조립방법

1. 테이퍼 부쉬와 허브의 내경을 청결히 한 후 볼트구

멍을 일치시켜 끼운다,

(반쪽  나사 부분과 반쪽 구멍부분을 일치 시킨다.)

2. 볼트구멍에 오일링을 한 후 조립용 볼트구멍(허브에

나사 난 부분)에 손으로 느슨하게 볼트를 끼운다.

3. 느슨하게 조립된 Bush와 Hub를 깨끗한 축에 정해진

위치에 맞춰 끼운다.

4. 축의 사각키를 부쉬의 키홈에 정확히 맞추어 조립해

야 하며, 이때 사각키의 상단과 부쉬의 키홈 사이에 틈

새가 반드시 있어야 한다. 만약 사각키를 사용하지  안

을 경우는 부쉬의 키홈을 축의 키홈과 정확히 반대편에

장착하여 바란싱을 유지한다.

5. 유각렌치를 사용하여 점차적으로 번갈아 가며 정해

진 힘만큼(표 참조) 단단하게 조인다.



6. 30분에서 한시간 정도 기계를 정상부하 가동한 후,

볼트 조임상태를 확인하고 필요시 더 조인다.



7. 이물질과 녹이 생기는 것을 방지하기 위하여 모든구

멍에 그리스를 주입한다.





  분해방법

1. 모든결합용 볼트를 뽑은 후 분해용 볼트구멍(●)에 오일링을 한 후 뽑아낸 볼트

    를 끼운다.

2. 분해용 볼트를 조여 부쉬와 허브를 축으로부터 느슨하게 한다.

3. 느슨해진 부쉬와 허브를 축으로 부터 분리한다.





D(mm) b t
Over 10 to 12 4 D+1,8
Over 12 to 17 5 D+2,3
Over 17 to 22 6 D+2,8
Over 22 to 30 8 D+3,3
Over 30 to 38 10 D+3,3
Over 38 to 44 12 D+3,3
Over 44 to 50 14 D+3,8
Over 50 to 58 16 D+4,3
Over 58 to 65 18 D+4,4
Over 65 to 75 20 D+4,9
Over 75 to 85 22 D+5,4
Over 85 to 95 25 D+5,4
Over 95 to 110 28 D+6,4
Over 110 to 130 32 D+7,4
D(inch) b t
Over To
1/4 1/2 1/8 D+1/16
1/2 3/4 3/16 D+3/32
3/4 1 1/4 D+1/8
1 1 1/4 5/16 D+1/8
1 1/4 1 1/2 3/8 D+1/8
1 1/2 1 3/4 7/16 D+5/32
1 3/4 2 1/2 D+5/32
2 2 1/2 5/8 D+7/32
1 1/2 3 3/4 D+1/4
3 3 1/2 7/8 D+3/8
3 1/2 4 1 D+3/8
4 5 1 1/4 D+7/16
5 6 1 1/2 D+1/2
6 7 1 3/4 D+5/8
