특징

1. 축의 편심.편각을 광범위하게 흡수할 수 있습니다.

2. 구조가 간단하여 장착이 쉽고 고무의 분해시 관련 기기의 분해나

    이동이 필요없습니다.

3. 윤활이 필요없습니다.

4. 충격완화, 진동흡수가 우수합니다.

5. 소음이 전혀 없습니다.

설치

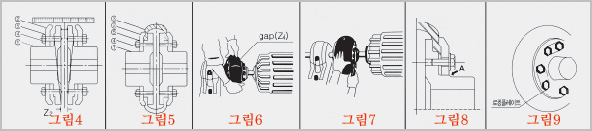

1. 플랜지①에 압축링② 를 볼트④로 헐겁게 끼웁니다. (그림4)

2. 편심 및 편각과 플랜지 간격 (Z2)은 커플링 규격에 따라 표1의 값으로 맞춥니다. (그림4)

3. 고무③을  플랜지①과 압축링 사이에 끼웁니다. (그림5)

4. 고무 원주상의 간격 (Z4)은 커플링 규격에 따라 표1의 값으로 맞춥니다. (그림6)

5. 압축링②를 볼트④로 체결합니다. 이 때 볼트를 서로 교차로 체결하여 균일한 압축력이 고무측면에 걸리

   도록  합니다. (그림7)

6. 볼트 체결 정도는 플랜지① 보스외면의 "A"단과 압축링②의 측면이 동일하게 되기까지는 균일하게 죄어줍니

   다. (그림8)

7. 볼트가 풀리지 않게 로킹플레이트⑤를 구부립니다. (그림9)



규격 RF100~RF180 RF210~RF310 RF400~RF450 RF550~RF700
Z4 (gap) 1~2 1~3 2~4 3~6
