특징

1. 윤활유가 필요없으며 정비가 필요없습니다.

2. 구조가 간단하고 가벼우며 큰 토오크를 전달할 수

   있습니다.

- 운전조건에 따라 폭넓은 선택의 범위가 있으며, 더

   한층 경량화를 요하는 경우에는 본체의 재질을 알루

   미늄 합금으로 변경함으로써  중량을 경감할 수 있

   습니다.

3. 장착오차의 허용범위가 큽니다.

- 장착오차의 허용범위가 크기 때문에 다양한 시스템의 적용에 유연합니다. 또한 특수 설계에 의해 더욱 큰

   장착오차의 허용이 가능합니다.

4. 백래시가 없고 비틀림 강성이 큽니다.

- 분활장치, NC 공작기계, 인쇄기계 등은 정확한 축의 회전, 위치제어를 필요로 하는데 Disc-Flex

   Coupling은 백래시가 없고 비틀림 강성이 크기 때문에 이런 종류의 기계에도 최적입니다.

 5. 악조건에 대해서 탁월한 성능을 발휘합니다.

- 무윤활이므로 표준재질로서도 고온 환경에서 사용이 가능하며 더욱이 특수 재질의 사용으로 어떠한 환경

   에서도 사용이 가능합니다.

6. 장착 및 분해가 용이합니다.

- 부품수가 적고 소형 경량화되어 있으므로 신속하고 확실한 장착 및 분리가 가능합니다.

7. 사고시 안전장치

- 만일 과부하나 돌발 사태로 인하여 디스크-플레이트가 파손되더라도 부시를 통하여 회전을 계속하는 안전

   장치형 커플링입니다.

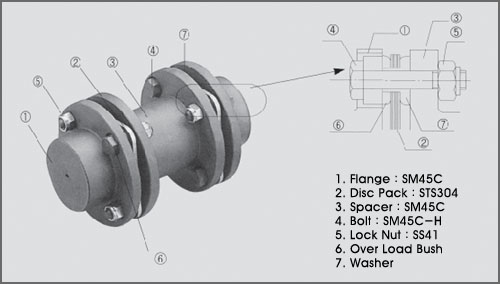

 구조

 설치

1. 축 및 플랜지의 내경을 깨끗이 닦고 끼워 맞춤이 적절한지 조사하십시오.

2. 축의 열박음은 필히 90℃~120℃의 기름속에서 가열하십시오.

3. 축단간의 거리는 치수표 "G" 또는 "BE" 값을 참조하십시오.  (허용범위 ±0.25mm)

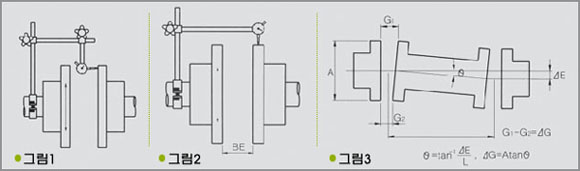

4. 그림1에서 측면 흔들림 값을 확인하고 측면 흔들림 값은 표1의 값 내로 되게 축정렬을 하여주십시오.

5. 그림2에서 편심을 확인한 후 편심 (△E)에 의한 측면 흔들림 (△G) 값을 그림3에서 구하고 측면 흔들림 값

    은 표1의 값 내로 되게 축정렬을 하여 주십시오.

6. 축 정렬이 끝나면 볼트로 스페이셔와 엘레멘트를 플랜지에 조립합니다.

    - 볼트를 끼울 때 무리한 힘을 가하지 마십시오.    - 너트는 주어진 토오크 (표2)로 체결하여 주십시오.

7. 오랜 수명을 유지하기 위해서는 설치 시운전 후 2시간 이내에 축정렬을 재확인하여 주십시오.

8. 재조립시 너트는 주어진 체결 토오크값으로 확실히 체결하여 주십시오.

    - 너트의 분해, 조립은 10회 이내가 적당합니다.

    - 커플링을 오래 사용하고 최대 능력을 발휘하기 위해서는 조립시 축정렬을 잘 하여야 합니다.

허용 측면 흔들림











형식

편각(도) 구분 계 측 값 (*TIR)
4볼트 0.1 규격 5 10 15 20 25 30 35 40 45 50 55
값(mm) 0.12 0.15 0.16 0.2 0.22 0.25 0.29 0.34 0.37 0.43 0.48
6볼트 0.07 규격 - 10 15 20 25 30 35 40 45 - -
값(mm) - 0.33 0.37 0.42 0.45 0.5 0.54 0.57 0.62 - -
8볼트 0.05 규격 - 10 15 20 25 30 35 40 45 - -
값(mm) - 0.23 0.26 0.3 0.32 0.35 0.38 0.41 0.44 - -

볼트 체결토오크



규격 5 10 15 20 25 30 40 45 50 55
볼트머리치수(mm) 10 10 13 13 17 19 24 24 27 36
체결토오크(kgf·m) 0.9 0.9 2.2 2.2 4.2 7.3 15.9 15.9 22.1 58
규격 - 10,10 15,15 20,20 25,25 30,30 40,40 45,45 - -
볼트머리치수(mm) - 27 32 36 46 50 55 60 - -
체결토오크(kgf·m) - 22.1 45 58 110 150 170 170 - -
