특징


규격 허용토오크

(kgf ･m)

 최대회전수(rpm) Bore Dia  Dimensions (mm) 중량(kgf)

GD²

(kgf ･m²)

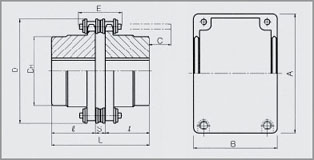

max min D DH L ℓ S E C
CR4012 17 4,800 12 22 61 35 79.4 36 7.4 33.1 10 0.8 0.003
CR4016 30 4,800 16 32 77 50 87.4 40 7.4 33.1 6 1.6 0.007
CR5016 57 3,600 18 40 96 60 99.7 45 9.7 41 12 2.8 0.018
CR5018 72 3,000 18 45 106 70 99.7 45 9.7 41 12 3.6 0.027
CR6018 136 2,500 22 56 128 85 123.5 56 11.5 51.1 15 6.5 0.065
CR6022 183 2,500 28 71 152 110 123.5 56 11.5 51.5 15 10.3 0.135
CR8018 302 2,000 32 80 170 115 141.2 63 15.2 65.3 30 13.8 0.231
CR8022 433 2,000 40 100 203 140 157.2 71 15.2 65.3 22 21.7 0.463
CR10020 682 1,800 45 110 233 160 178.8 80 18.8 80.3 30 32.6 0.927
CR12018 1,023 1,500 50 125 256 170 202.7 90 22.7 101 50 43.9 1.7
CR12022 1,325 1,200 56 140 304 210 222 100 22.7 101 40 69 3.48
CR16018 2,211 1,000 63 160 341 224 254.1 112 30.1 129 68 96.3 6.478
CR16022 3,243 1,000 80 200 405 280 310.1 140 30.1 130 40 166.8 14.44
CR20018 4,422 800 88 205 426 294 519.5 241 37.5 159 0 294.4 24.07
CR20022 5,571 600 98 260 507 374 519.5 241 37.5 159 0 461.6 52.26
CR24022 10,032 600 120 310 608 420 751.1 353 45.1 195 0 871.4 108
CR24026 12,175 500 150 380 705 520 751.1 353 45.1 195 0 1276 228
CR32022 19,870 400 200 430 806 570 860.1 400 60.1 263 0 1791 432



 선정 및 설치

1. 편각은 0.1° 이내로 합니다.

2. 편심은 체인 피치의 0.5% 이내로 합니다.

3. 간격(S)는 치수표의 치수로 맞춥니다.

4. 양 스프라켓 사이에 그리스를 넣은 다음 체인을 연결합니다.

5. 체인 주위와 커버에도 그리스를 충분히 채우고 커버를 조립합니다.

6. 그리스의 교화 시기는 아래표에 준합니다




운전조건 충진주기
초도충진 재충진
최대회전수의 절반 이상일때 1,000시간 2,000시간
최대회전수의 절반 미만일때  2,000시간 4,000시간
